Заметки с меткой «crv»

Методика проверки и коррекции гамма-кривых LUT VA (часть 4я)...

"Отвечая на письма читателей..."

Вот фрагмент для исправления в справке программы:

G_TRC_New2=Min+(Max-Min)*[(( FN0-Min) +(FN - F0))/(Max-Min)]^G_TRC – вот и всё, что нам нужно сделать с данными из *.СRV1

Max – максимальное значение, взятое из канала цветности (из файла *.СRV1),
Min – минимальное значение, взятое из канала цветности (из файла *.СRV1),
G_TRC – по сути, наша целевая гамма из главного окна программы, которая и должна быть прописана в теге CRT профиля монитора *.icm, или же это значение может отличаться для каждой точки и берётся из табличного файла для каждого значения отдельно.
FN – данные LUT VA из файла *.СRV1
F0 – обнулённые данные LUT VA, из файла 0*.СRV1

Эта же ошибка заложена и в СLTest, но последняя не меняет крайние точки. От того картина получается следующая:
xTRC_CLTest.txt -> содержит значения G_TRC_New1
G_TRC_New1=MaxF*[( F0+(FN - F0))/MaxF]^G_TRC – согласно программы CLTest, где MaxF:=65535
Pr:=(FN - F0) – значение прироста, согласно программы CLTest
при этом формула имеет вид: Y=f[Maх*((Х+Pr)/Max)^Gamma]

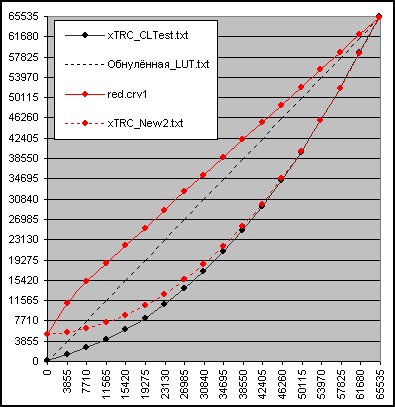

Подробнее к чему приводит эта ошибка можно увидеть из иллюстрации ниже...

395x407, 10.4Kb

Из иллюстрации (красным) показана кривая тонопередачи красного канала, такая, какая она есть в LUT, с высветленными тенями. При пересчёте с ошибкой данные сохраняются, как показано на графике чёрной кривой (именно так считает сейчас СLTest, но его логика не трогает крайнюю точку, а только следующую за ней. К ошибке же это приводит при импорте кривой в программу CLTest и дальнейшем экспорте в *.icm, после правки. Своя логика в этом есть, если читать спецификацию тегов xCRV из ICC, но содержание при єтом нарушается. От того логика имеет место лишь для формата ICC, но не ICM, где скорректированное значение краёв диапазона должно храниться в тегах точки чёрного и белого). Но, кроме крайних значений при таком пересчёте искажаются и ряд промежуточных значений, что хорошо видно из иллюстрации, от того такой подход ошибочный. Эта же проблема незримо присутствует и в точке белого с учётом разрядности LUT, там кривая может упираться в конечное значение 65280 или 65535. Первое идёт по умолчанию в линеаризованной LUT, а вот второе это место для манёвра при правке точки белого, когда яркость увеличивается, но не финальная точка по умолчанию, что тоже ошибочно в ряде продуктов по визуальной калибровке, да и не только.

[ Продолжение... ]

Методика проверки и коррекции гамма-кривых LUT VA (часть 3я)...

ГЛАВНОЕ ОКНО:

В главном окне программы содержатся вкладки, в том количестве, сколько у вас инсталлировано мониторов в системе (в данном случае один). Из главного окна, вкладки конкретного монитора можно попасть в инструментальную панель, которая откроется на экране соответствующего
монитора.

1. Кнопка "настройки программы": содержит вкладки настроек внешнего вида, языка, а самое главное вкладку загрузок в реестр, файла с кривой тонопередачи, который будет должен открываться при старте системы и загружаться в LUT VA. Из єтого же окна можно принудительно перезагрузить все области "автозагрузки" в LUT VA.

2. Поле для установку целевой гаммы на которую калибруется вся видео система, не зависимо от числа мониторов.

3. Информационное поле, в котором видно текущие монитор и видео адаптер, если драйвера проинсталлированы не правильно, в этом поле будет запись "Монитор1" и аналогично для адаптера. Єто значит, что прежде нужно переустановить драйвера для єтих устройств, чтобі их опознавала система.

4. Область кнопок позволяющая: загрузить данные из LUT и из файла, а также сохранить в файл и загрузить в LUT. По центру кнопка обнуления
содержания LUT.

5. Кнопка перехода в инструментальное окно, откуда осуществляется проверка по тестам содержимого LUT VA и при необходимости его редактирования сохраните текущее содержимое LUT в архивный текстовый файл формата *.crv3 и только после этого переходите в инструментальное окно программы.


http://content.foto.mail.ru/list/alex_sikorsky/1752/s-1829.png

ИНСТРУМЕНТАЛЬНОЕ ОКНО ПРОГРАММЫ:

Инструментальное окно программы содержит область с графиком отображающим содержимое LUT и его редактирования. На графике видны каналы цветности и общий "суммарный" канал светлоты. На нём же видна основная точка коррекции, отображаемая в генерируемых гамма-адаптированных визуальных тестах, и диапазон точек справа и слева от неё подлежащий коррекции, как правое и левое плечи. Дополнительно можно увидеть точки самого визуального теста. График легко штабируем мышью (нажали и потянули по диагонали... см. справку), по аналогии с увеличением и уменьшением в Google Map.

[ Читать дальше... ]

Методика проверки и коррекции гамма-кривых LUT VA (часть 1я)...

На конференции iXBT есть ветвь с длинным "хоботом", - "Методика самостоятельной проверки гамма-кривых монитора и их коррекции без калибратора." - Начатая ещё 07.09.2007. Началась она с обзора методики работы с программой CLTest. Есть и ответвление от этого длинного поста, где более подробно описана методика для одной из программ визуальной калибровки - Calibrilla: "Визуальная калибровка и настройка мультимониторных видеосистем, автозагрузчик LUT VA." Решил продублировать эту ветвь в своём блоге, дабы сохранить полезную информацию. С учётом ограничения длины названия
Читать 1ю и 2ю части статьи... КРАТКИЙ ГЛОССАРИЙ (Вводные понятия в тему "визкуальная калибровка")   МЕТОДИКА (Краткая и наглядная методика "визуальной калибровки" затрагивающая все основные вопросы) см.  в продолжении... ИНТЕРФЕЙС ПРОГРАММЫ (Полное описание интерфейса Calibrilla v.3.3) ДОПОЛНЕНИЯ (Ответы на письма читателей, исправления)

Из приятных новостей: "Softpedia гарантирует, что Calibrilla 3.3 - 100% ЧИСТЫЙ, что означает, что она не содержит какой-либо форме вредоносных программ, включая шпионское по, вирусы, трояны и бэкдоры. " >>> www.softpedia.com/get/Multimedia/Video/Other-VIDEO-Tools/Calibrilla.shtml 170x116, 9.4Kb
